BW-HAPF/BW-HSVG系列

降壓式高壓補償濾波裝置

通過升壓變壓器、隔離開關與高壓母線連接起來

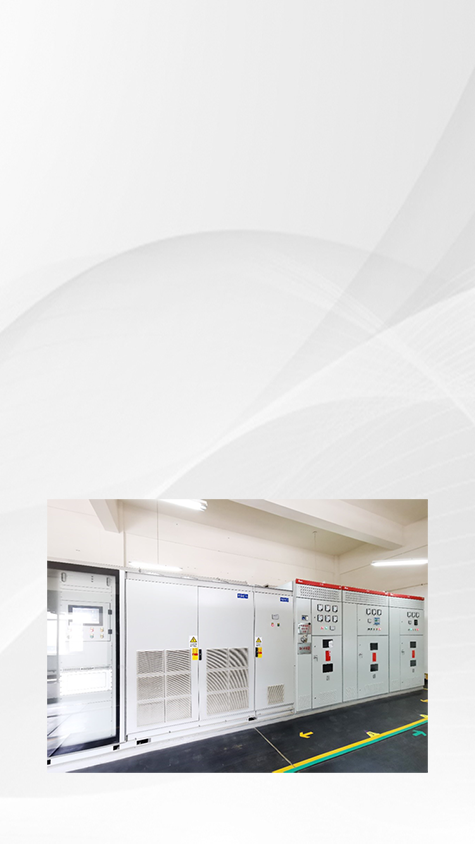

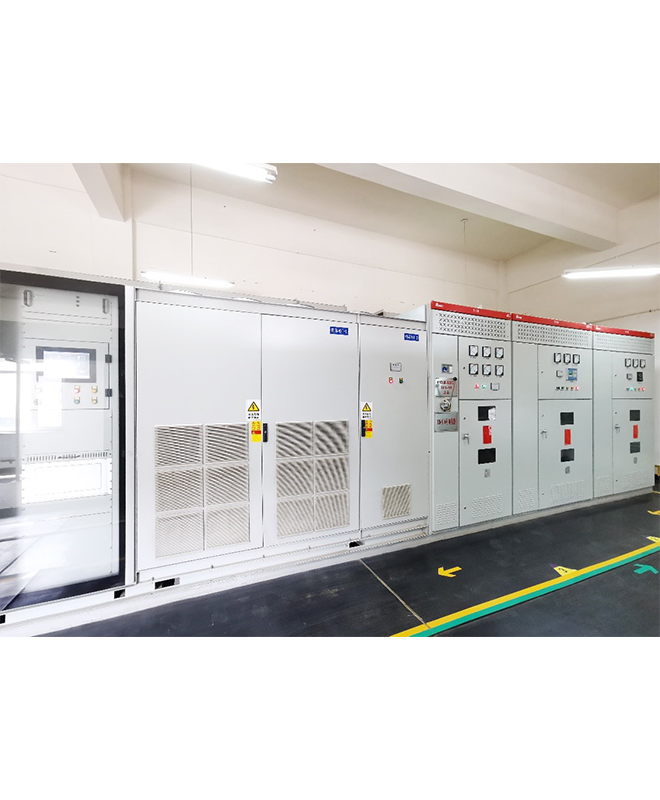

BW-HAPF/BW-HSVG系列降壓式高壓補償濾波裝置
BW-HAPF/BW-HSVG系列降壓式高壓補償濾波裝置

產品介紹

工作原理

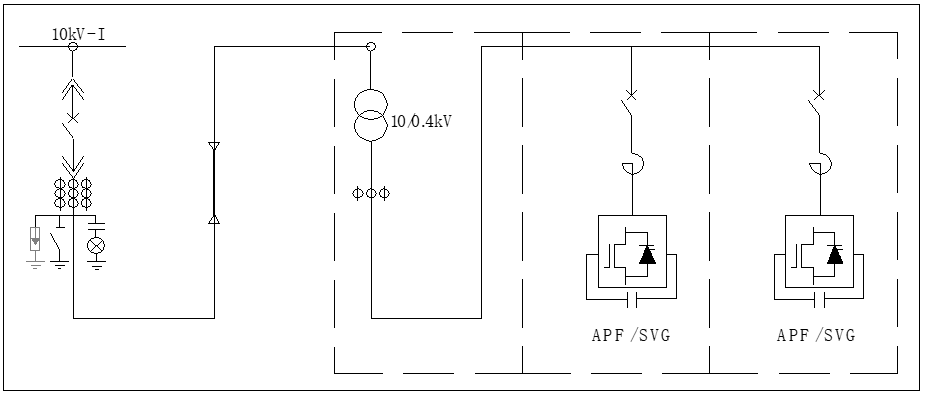

降壓式是相對于直掛式而言的,主要區別在于中間環節。整機通過連接電抗器、隔離開關與高壓母線系統側連接起來的為直掛機型。通過升壓變壓器、隔離開關與高壓母線連接起來的為降壓機型。系統如圖所示。


選型表

BW-HAPF選型表
型號濾波電流
(A)
電壓等級
(kV)
柜體尺寸
寬×深×高
BW-HAPF-10/0.4-5050102200×1000×2200
BW-HAPF-10/0.4-100100102200×1000×2200
BW-HAPF-10/0.4-200200102400×1200×2200
BW-HAPF-10/0.4-300300102600×1200×2200
BW-HAPF-10/0.4-400400102600×1400×2200
BW-HAPF-10/0.4-500500102600×1400×2200
BW-HAPF-10/0.4-600600102800×1400×2200
BW-HAPF-10/0.4-700700102800×1400×2200
BW-HAPF-10/0.4-800800102800×1400×2200
BW-HAPF-10/0.4-900900102800×1400×2200
BW-HAPF-10/0.4-10001000102800×1400×2200
BW-HAPF-6/0.4-505062200×1000×2200
BW-HAPF-6/0.4-10010062200×1000×2200
BW-HAPF-6/0.4-20020062400×1200×2200
BW-HAPF-6/0.4-30030062600×1200×2200
BW-HAPF-6/0.4-400 40062600×1400×2200
BW-HAPF-6/0.4-50050062600×1400×2200
BW-HAPF-6/0.4-60060062800×1400×2200
BW-HAPF-6/0.4-70070062800×1400×2200
BW-HAPF-6/0.4-80080062800×1400×2200
BW-HAPF-6/0.4-90090062800×1400×2200
BW-HAPF-6/0.4-1000100062800×1400×2200
BW-HSVG選型表
型號補償容量
(kvar)
電壓等級
(kV)
柜體尺寸
寬×深×高
BW-HSVG-10/0.4-5050102200×1000×2200
BW-HSVG-10/0.4-100100102200×1000×2200
BW-HSVG-10/0.4-200200102400×1200×2200
BW-HSVG-10/0.4-300300102600×1200×2200
BW-HSVG-10/0.4-400400102600×1400×2200
BW-HSVG-10/0.4-500500102600×1400×2200
BW-HSVG-10/0.4-600600102800×1400×2200
BW-HSVG-10/0.4-700700102800×1400×2200
BW-HSVG-10/0.4-800800102800×1400×2200
BW-HSVG-10/0.4-900900102800×1400×2200
BW-HSVG-10/0.4-10001000102800×1400×2200
BW-HSVG-6/0.4-505062200×1000×2200
BW-HSVG-6/0.4-10010062200×1000×2200
BW-HSVG-6/0.4-20020062400×1200×2200
BW-HSVG-6/0.4-30030062600×1200×2200
BW-HSVG-6/0.4-40040062600×1400×2200
BW-HSVG-6/0.4-50050062600×1400×2200
BW-HSVG-6/0.4-60060062800×1400×2200
BW-HSVG-6/0.4-70070062800×1400×2200
BW-HSVG-6/0.4-80080062800×1400×2200
BW-HSVG-6/0.4-90090062800×1400×2200
BW-HSVG-6/0.4-1000100062800×1400×2200
