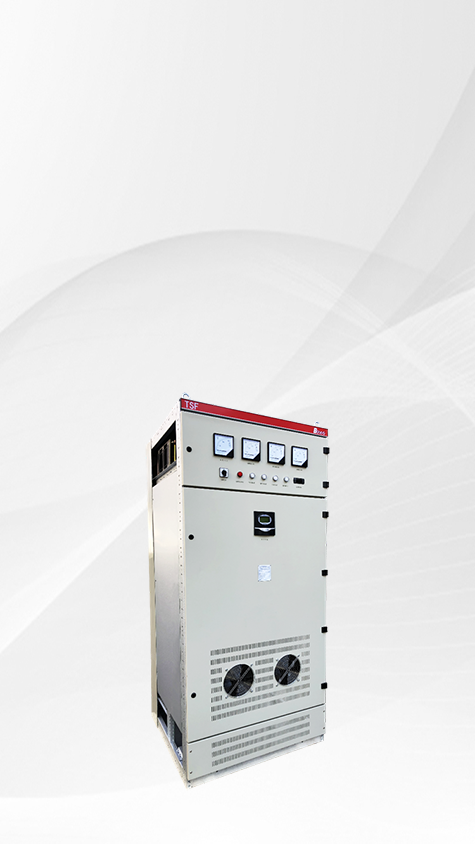

DF-TSF系列動態無功補償裝置是根據用戶配電系統的負荷情況，設計選用適配的LC濾波支路，采用大功率可控硅投切，實時快速補償系統基波無功，同時濾除諧波。主要由智能監控終端、可控硅投切開關模塊、LC補償濾波單元、保護模塊、柜體等部分組成。

應用領域

DF-TSF系列動態無功補償裝置廣泛應用于電力、鋼鐵、冶金、煤礦、鐵道、石油、機械、化工、造船、港口、輕工、建材、礦山等低壓400V、660V、750V、1000V配電系統中，要求動態無功補償且需要抑制或治理諧波的場合，尤其適用于軋機、電焊機（三相平衡整流）、無縫鋼管廠、起重機、電梯、行車等有諧波，而且無功負荷較大且波動頻繁的場合。

技術特點

• 無功動態補償，使功率因數達標，避免供電公司力率電費罰款；

• 濾波支路不僅能補償無功，而且諧波濾除率高，可達90%以上，提高供電安全性，改善電能質量；

• 提高設備（變壓器、線路）利用率，通過補償無功與諧波抑制，使總供電電流下降；

• 有效支撐負荷端電壓，加強系統電壓穩定性；

• 降損節能；

• 零電流快速投切：可控硅零電流投切，快速響應，不需要電容器放電，可滿足沖擊性負荷的需要。確保無涌流、無沖擊，運行更加穩定、安全、可靠；

• 單柜容量大：400V系統單柜單組皆可達650kvar；690V系統單柜單組皆可達850kvar。

技術優勢

• 采用三相角內控過零快速投切，投切無涌流、無操作過電壓；

• 響應時間快（≤10ms），可頻繁投切，無噪音，使用壽命長；

• 全數字控制設計；

• 主回路和控制回路分別在不同的單元室中，防止主回路對控制回路的干擾；

• 采用脈沖變壓器觸發方式，電壓隔離等級達到10kV；

• 相序自適應，接線無相序要求；

• 更換維修簡便。
